产品说明

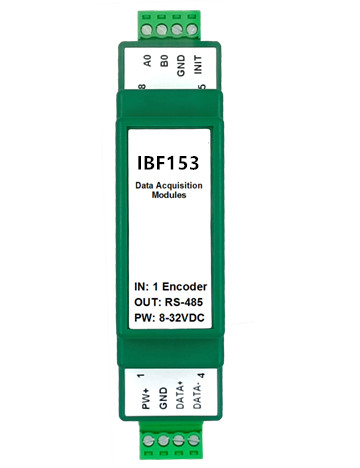

1路光栅尺磁栅尺编码器4倍频脉冲计数器，Modbus RTU模块 IBF153

产品特点：

● 光栅尺磁栅尺转换成标准Modbus RTU协议

● 可用作量程角度或者速度测量

● 采用4倍频计数，可识别正反转

● 测量值支持断电自动保存

● 可设置脉冲倍率自动换算实际值

● 脉冲输入支持PNP和NPN输入

● 脉冲输入有干扰时可以设置滤波时间

● 通过RS-485接口可以清零和设置测量值

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

典型应用：

● 光栅尺脉冲信号测量

● 磁栅尺脉冲信号测量

● 三坐标系统位置测量

● 球栅尺脉冲信号测量

● 光栅尺信号远传到工控机

● 编码器信号远传到工控机

● 编码器脉冲信号测量

● 智能工厂与工业物联网

产品概述：

IBF153产品实现传感器和主机之间的信号采集，用来解码光栅尺磁栅尺信号。IBF153系列产品可应用在 RS-485总线工业自动化控制系统，自动化机床，工业机器人，三坐标定位系统，位移测量，行程测量，角度测量，转速测量，产品计米等等。

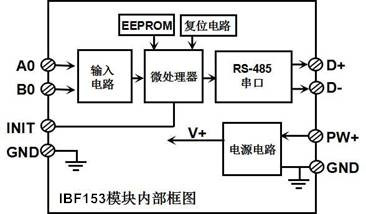

产品包括信号采集，脉冲信号捕捉，信号转换和RS-485串行通信。每个串口最多可接255只 IBF153系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF153系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF153系列产品按工业标准设计、制造，信号输入 / 输出之间不隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

IBF153远程I/O模块，可以用来测量1路光栅尺磁栅尺编码器信号。

1、  信号输入

1路光栅尺磁栅尺编码器信号输入，可接NPN和PNP信号，通过命令设置输入类型。

2、  通讯协议

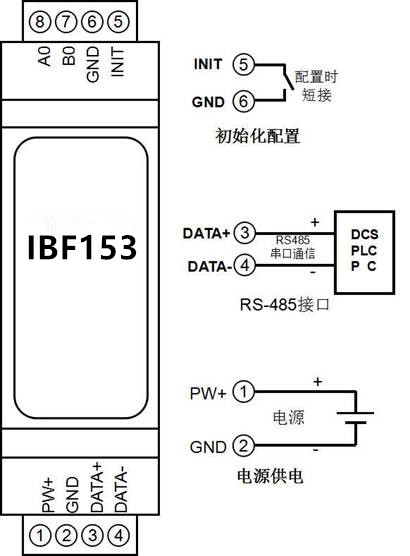

通讯接口： 1路标准的RS-485通讯接口。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。无校验。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

产品选型：

IBF153 -  □

     通讯接口

                 485： 输出为RS-485接口

选型举例： 型号：IBF153 - 485   表示输出为RS-485接口

IBF153通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：  编码器AB信号输入，1通道（A0/B0）。

             低电平： 输入  < 1V

             高电平： 输入  3.5 ~ 30V

             频率范围0-50KHz。

             编码器计数范围 - 2147483647 ~ +2147483647

输入电阻：  30KΩ

通    讯：   协议  RS-485   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

外形尺寸：   106 mm  x  59mm  x  24mm
