高速编码器脉冲采集，光栅尺脉冲信号采集，高速DI开关量脉冲转速信号采集模块，AB相脉冲采集模块

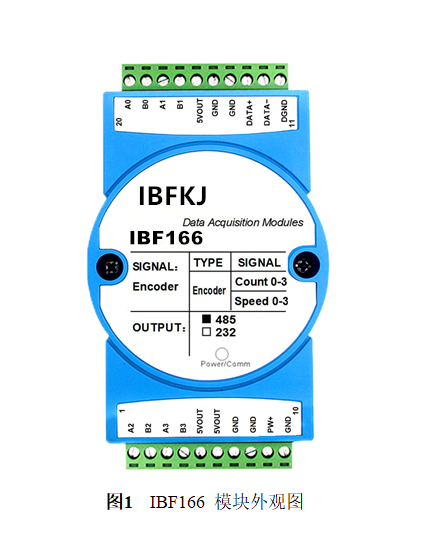

4路光栅尺磁栅尺编码器5MHz高速脉冲信号转RS485/232/WiFi模块 IBF166

产品特点：

● 光栅尺磁栅尺解码转换成标准Modbus RTU协议

● 高速光栅尺磁栅尺4倍频计数，频率可达5MHz

● 模块可以输出5V的电源给光栅尺供电

● 支持4个光栅尺同时计数，可识别正反转

● 也可以设置作为8路独立DI高速计数器

● 编码器计数值支持断电自动保存

●  DI输入和RS485/232通信接口之间1000V隔离

● 通过RS-485/232接口可以清零和设置计数值

●  WiFi支持Modbus TCP和MQTT通讯协议

● 内置网页功能，可以通过网页查询数据

● 宽电源供电范围：8 ~ 32VDC

● 标准DIN35导轨安装，方便集中布线

● 外形尺寸：120 mm x 70 mm x 43mm

典型应用：

● 光栅尺磁栅尺长度测量

● 流量计脉冲计数或流量测量

● 生产线产品计数

● 数控机床位置数据测量

● 编码器信号远传到工控机

● 替代PLC直接传数据到控制中心

产品概述：

IBF166产品实现传感器和主机之间的信号采集，用来解码编码器信号。IBF166系列产品可应用在 RS-232/485以及WiFi总线工业自动化控制系统，自动化机床，工业机器人，三坐标定位系统，位移测量，行程测量，角度测量，转速测量，流量测量，产品计数等等。

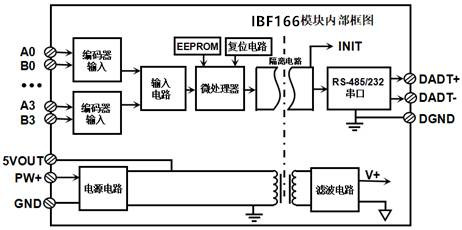

产品包括信号隔离，脉冲信号捕捉，信号转换和RS-485串行通信。每个串口最多可接255只 IBF166系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF166系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，IP地址，参数设置等配置信息都储存在非易失性存储器EEPROM里。

IBF166系列产品按工业标准设计、制造，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

IBF166远程I/O模块，可以用来测量四路编码器信号，也可以设置作为8路独立计数器或者DI状态测量。

1、  信号输入

4路编码器信号输入或8路独立计数器，可接干接点和湿接点，详细请参考接线图部分。

2、  RS485/232通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。无校验。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、  WiFi通讯协议

通讯接口： WiFi网络接口。可以连接到局域网里的WiFi，再连接到以太网。

通讯协议：支持MQTT协议，可以连接阿里云，腾讯云，华为云，中移物联OneNET，私有云等等各种MQTT服务器。也可以采用MODBUS TCP协议，实现工业以太网数据交换。

同时也支持TCP/UDP/WebSocket等通讯协议。

网络缓存：2K Byte（收与发都是）

通信响应时间：小于10mS。

4、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

选型举例1： 型号：IBF166–485-WiFi-N    表示输出为RS-485接口, WiFi内置天线

选型举例2： 型号：IBF166–232-WiFi-W   表示输出为RS-232接口, WiFi外置天线

选型举例3： 型号：IBF166–485-WiFi-X   表示输出为RS-485接口, WiFi吸盘天线

IBF166通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：  编码器AB信号输入，4通道（A0/B0~ A3/B3）。

             低电平： 输入  < 1V

             高电平： 输入  3.5 ~ 30V

             频率范围0-5MHz（所有通道同时输入）

             编码器计数范围 - 2147483647 ~ +2147483647，采用4倍频计数，断电自动保存

             DI计数器范围0 ~ 4294967295，断电自动保存

输入电阻：  30KΩ

通    讯1：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可网页设置

地址（0～255）可网页设置

通    讯2：   MQTT通讯协议或者MODBUS TCP通讯协议或TCP/UDP

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 95% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   DI输入和电源共地，和通讯接口之间1000V隔离。

外形尺寸：   79 mm  x  69.5mm  x  40mm

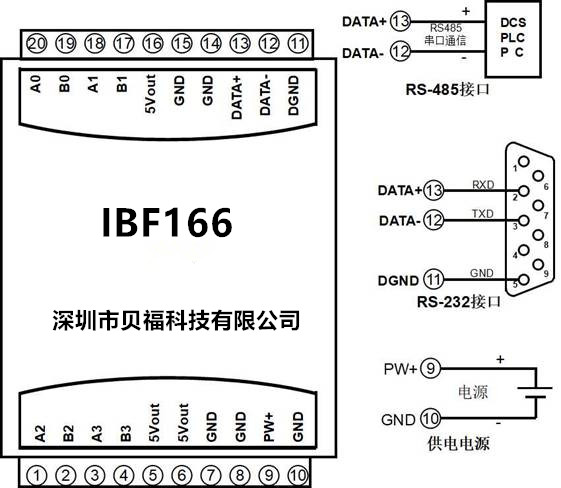

引脚定义：

表1  引脚定义
