产品详情-电流变送器
产品编号:光栅尺/磁栅尺/编码器/高速差分信号转RS485/232/WiFi模块-IBF677频率5MHZ四通道高速采集模块
产品名称 光栅尺/磁栅尺/编码器/高速差分信号转RS485/232/WiFi模块-IBF677频率5MHZ四通道高速采集模块
产品备注 多通道光栅尺采集模块、高速计数模块/磁栅尺/编码器/差分采集模块
产品类别 物联网采集远程IO模块
光栅尺/磁栅尺/编码器/高速差分信号转RS485/232/WiFi模块-IBF677频率5MHZ四通道高速采集模块 资料下载
产品说明

4路光栅尺磁栅尺编码器5MHz高速差分信号转RS485/232/WiFi模块 IBF677



产品特点

光栅尺磁栅尺解码转换成标准Modbus RTU协议

光栅尺5V差分信号直接输入,4倍频计数

模块可以输出5V的电源给光栅尺供电

高速光栅尺磁栅尺计数,频率可达5MHz

支持4个光栅尺同时计数,可识别正反转

也可以设置作为8路独立DI高速计数器

编码器计数值支持断电自动保存

●  DI输入和RS485/232通信接口之间1000V隔离

通过RS-485/232接口可以清零和设置计数值

宽电源供电范围:8 ~ 32VDC

可靠性高,编程方便,易于应用

标准DIN35导轨安装,方便集中布线

用户可编程设置模块地址、波特率等

外形尺寸:120 mm x 70 mm x 43mm



典型应用:

光栅尺磁栅尺长度测量

流量计脉冲计数或流量测量

生产线产品计数

数控机床位置数据测量

编码器信号远传到工控机

智能工厂与工业物联网

替代PLC直接传数据到控制中心






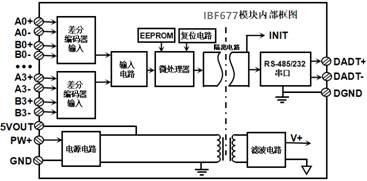

产品概述:

IBF677产品实现传感器和主机之间的信号采集,用来解码光栅尺磁栅尺编码器信号。IBF677系列产品可应用在 RS-232/485总线工业自动化控制系统,自动化机床,工业机器人,三坐标定位统,位移测量,行程测量,角度测量,转速测量,流量测量,产品计数等等。

产品包括信号隔离,脉冲信号捕捉,信号转换和RS-485串行通信。每个串口最多可接255 IBF677系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程



IBF677系列产品是基于单片机的智能监测和控制系统,所有的用户设定的地址,波特率,数据格式,奇偶校验等配置信息都储存在非易失性存储器EEPROM里。

IBF677系列产品按工业标准设计、制造,信号输入 / 输出之间不隔离,抗干扰能力强,可靠性高。工作温度范围- 45+85

功能简介:

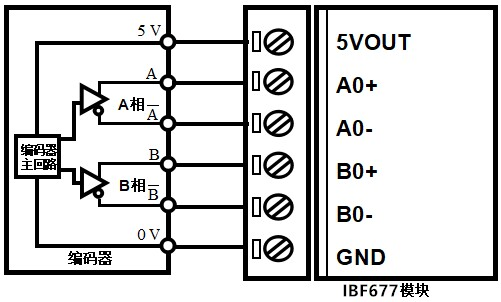

IBF677远程I/O模块,可以用来测量四路编码器信号,也可以设置作为八路独立计数器。

1、  信号输入

4编码器5V差分信号输入或85V差分信号独立计数器

2、  通讯协议

通讯接口: 1路标准的RS-485通讯接口1路标准的RS-232通讯接口,订货选型时注明。

通讯协议:支持两种协议,命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议,能实现与多种品牌的PLCRTU或计算机监控系统进行网络通讯。

数据格式:10位。1位起始位,8位数据位,1位停止位。无校验。

通讯地址(0255)和波特率(240048009600192003840057600 115200bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS

3、  WiFi通讯协议

通讯接口: WiFi网络接口可以连接到局域网里的WiFi,再连接到以太网。

通讯协议:支持MQTT协议,可以连接阿里云,腾讯云,华为云,中移物联OneNET,私有云等等各种MQTT服务器。也可以采用MODBUS TCP协议,实现工业以太网数据交换。

同时也支持TCP/UDP/WebSocket等通讯协议。

网络缓存:2K Byte(收与发都是)

通信响应时间:小10mS

4、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。




产品选型:






IBF677  -  □  -  WiFi  -   □


                                                                               天线的形式

                                                                               W外置天线

                                                                               N内置天线 (默认)

                                                                                X吸盘天线




                                                                              通讯接口2

                                                                              WiFi输出为WiFi网络接口




        通讯接口1

                                           485 输出为RS-485接口

                                                                             232 输出为RS-232接口



选型举例1 型号:IBF677–485-WiFi-N    表示输出为RS-485接口, WiFi内置天线

选型举例2 型号:IBF677–232-WiFi-W   表示输出为RS-232接口, WiFi外置天线

选型举例3 型号:IBF677–485-WiFi-X   表示输出为RS-485接口, WiFi吸盘天线

IBF677通用参数:

(typical @ +25Vs24VDC)

输入类型:  5V差分信号输入。差分信号范围±200mV ~ ±7V

             频率范围0-5MHz(所有通道同时输入)。

             编码器计数范围 - 2147483647 ~ +2147483647,采用4倍频计数,断电自动保存

             DI计数器范围0 ~ 4294967295,断电自动保存

    1   协议  RS-485 RS-232   标准字符协议 MODBUS RTU通讯协议

             波特率240048009600192003840057600 115200bps)可网页设置

地址(0255)可网页设置

    2   MQTT通讯协议或者MODBUS TCP通讯协议或TCP/UDP

通讯响应时间:100 ms 最大

工作电源:    +8 ~ 32VDC宽供电范围,内部有防反接和过压保护电路

功率消耗:    小于1W

工作温度:    - 45 ~ +80℃

工作湿度:   10 ~ 90% (无凝露)

存储温度:   - 45 ~ +80℃

存储湿度:   10 ~ 95% (无凝露)

隔离耐压:   DI输入和电源共地,和通讯接口之间1000V隔离。

外形尺寸:   120 mm  x  70 mm  x  43mm

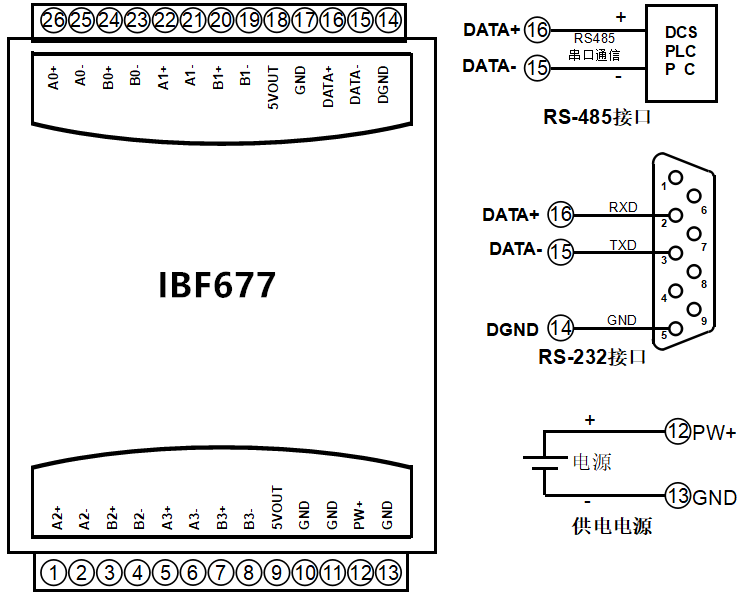

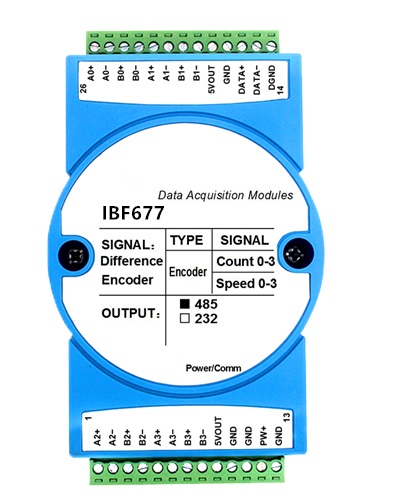

引脚定义:

引脚



引脚



1

A2+

编码器2信号A输入正端

14

DGND

信号地

2

A2-

编码器2信号A输入负端

15

DATA-

RS-485信号负端

3

B2+

编码器2信号B输入正端

16

DATA+

RS-485信号正端

4

B2-

编码器2信号B输入负端

17

GND

电源负端

5

A3+

编码器3信号A输入正端

18

5VOUT

5V配电输出

6

A3-

编码器3信号A输入负端

19

B1-

编码器1信号B输入负端

7

B3+

编码器3信号B输入正端

20

B1+

编码器1信号B输入正端

8

B3-

编码器3信号B输入负端

21

A1-

编码器1信号A输入负端

9

5VOUT

5V配电输出

22

A1+

编码器1信号A输入正端

10

GND

电源负端

23

B0-

编码器0信号B输入负端

11

GND

电源负端

24

B0+

编码器0信号B输入正端

12

PW+

电源正端

25

A0-

编码器0信号A输入负端

13

GND

电源负端

26

A0+

编码器0信号A输入正端
