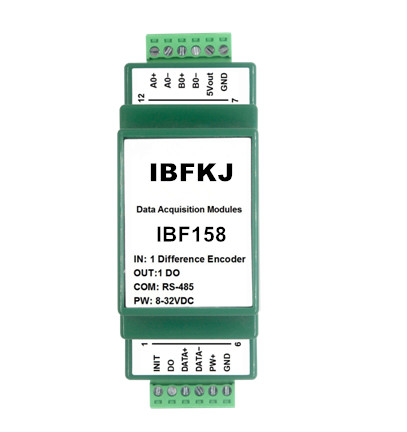

产品名称 | 单通道编码器脉冲采集模块/差分信号转换器/霍尔信号采集模块/转速传感器脉冲计数器IBF158 |
---|---|
产品备注 | 编码器采集/转速测量/脉冲计数/流量脉冲采集/频率测量/接近开关脉冲计数 |
产品类别 | 物联网采集远程IO模块 |
1路编码器计米器或转速测量,1路DO上限报警输出 IBF158
产品特点:
● 差分编码器转换成标准Modbus RTU协议
● 编码器5V差分信号直接输入
● 可用作差分编码器计数器或者转速测量
● 差分5V信号直接输入,编码器计数,可识别正反转
● 一路DO输出可设置为计数或频率报警信号
● 也可以设置作为2路独立DI高速计数器
● 编码器计数值支持断电自动保存
● 模块可以输出5V的电源给编码器供电
● 通过RS-485接口可以清零和设置计数值
● 宽电源供电范围:8 ~ 32VDC
● 可靠性高,编程方便,易于应用
● 标准DIN35导轨安装,方便集中布线
● 用户可编程设置模块地址、波特率等
典型应用:
● 编码器脉冲信号测量与报警
● 编码器计米器与输出控制
● 生产线产品计数
● 编码器信号远传到工控机
● 光栅尺或磁栅尺脉冲计数
● 智能工厂与工业物联网
产品概述:
IBF158产品实现传感器和主机之间的信号采集,用来解码编码器信号。IBF158系列产品可应用在 RS-485总线工业自动化控制系统,自动化机床,工业机器人,三坐标定位系统,位移测量,行程测量,角度测量,转速测量,流量测量,产品计数等等。
产品包括信号采集,脉冲信号捕捉,信号转换和RS-485串行通信。每个串口最多可接255只 IBF158系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。

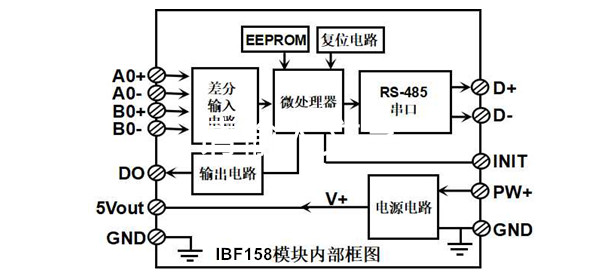

图2 IBF158模块内部框图
IBF158系列产品是基于单片机的智能监测和控制系统,所有的用户设定的地址,波特率,数据格式,奇偶校验状态等配置信息都储存在非易失性存储器EEPROM里。
IBF158系列产品按工业标准设计、制造,信号输入 / 输出之间不隔离,抗干扰能力强,可靠性高。工作温度范围- 45℃~+85℃。
功能简介:
IBF158远程I/O模块,可以用来测量1路差分编码器信号,也可以设置作为2路独立差分计数器。
1路5V差分编码器信号输入或2路独立5V差分计数器。
2、 信号输出
1路DO信号输出,输出高电平约等于电源电压,低电平为0V,可以直接驱动中间继电器,通过命令设置输出模式。
通讯接口: 1路标准的RS-485通讯接口。
通讯协议:支持两种协议,命令集定义的字符协议和MODBUS RTU通讯协议。模块自动识别通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式:10位。1位起始位,8位数据位,1位停止位。无校验。
通讯地址(0~255)和波特率(2400、4800、9600、19200、38400、57600 、115200bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS。
4、 抗干扰
可根据需要设置奇偶校验。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。
产品选型:
IBF158 - □
通讯接口
485: 输出为RS-485接口
选型举例: 型号:IBF158 - 485 表示输出为RS-485接口
IBF158通用参数:
(typical @ +25℃,Vs为24VDC)
输入类型: 5V差分信号输入。差分信号范围±200mV ~ ±7V。
频率范围0-50KHz。
编码器计数范围 - 2147483647 ~ +2147483647
DI计数器范围0 ~ 4294967295
输入电阻: 30KΩ
输出类型: DO输出电压信号,PNP输出,可以直接驱动中间继电器。
低电平(0): 0V
高电平(1): 电源电压 - 1V ; 电流最大500mA(未限流,请勿对GND短路)。
通 讯: 协议 RS-485 标准字符协议 和 MODBUS RTU通讯协议
波特率(2400、4800、9600、19200、38400、57600 、115200bps)可软件选择
地址(0~255)可软件选择
通讯响应时间:100 ms 最大
工作电源: +8 ~ 32VDC宽供电范围,内部有防反接和过压保护电路
功率消耗: 小于1W
工作温度: - 45 ~ +80℃
工作湿度: 10 ~ 90% (无凝露)
存储温度: - 45 ~ +80℃
存储湿度: 10 ~ 95% (无凝露)
外形尺寸: 106 mm x 59mm x 24mm

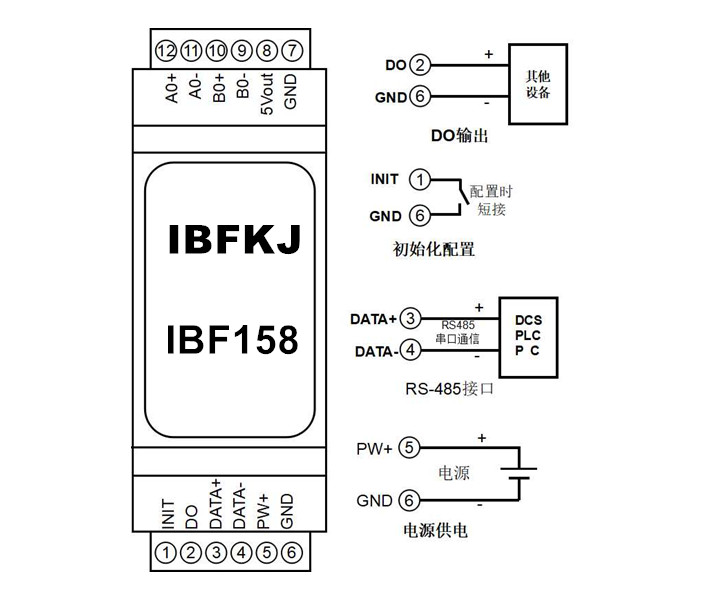

引脚定义:
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | INIT | 初始状态设置 | 7 | GND | 数字信号输出地 |
2 | DO | 开关信号输出正 | 8 | 5Vout | 5V输出配电 |
3 | DATA+ | RS-485信号正端 | 9 | B0- | 编码器信号B0输入负端 |
4 | DATA- | RS-485信号负端 | 10 | B0+ | 编码器信号B0输入正端 |
5 | PW+ | 电源正端 | 11 | A0- | 编码器信号A0输入负端 |
6 | GND | 电源负端 | 12 | A0+ | 编码器信号A0输入正端 |
