产品说明

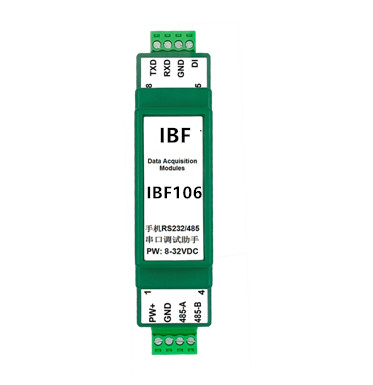

手机WIFI转RS232/RS485串口调试助手 IBF106

产品特点：

● 无需电脑，手机和IBF106模块即可调试串口

● 手机不用安装驱动，通过Wifi连接到模块

● 可以调试RS232接口和RS485接口

● 手机可以发送测试数据和接收设备数据

●  RS232/485的波特率和校验位可以修改

● 可以调试Modbus设备,自动计算CRC

● 支持16进制发送和字符串发送

● 参数设置可以保存，下次开机自动设置参数

● 支持一路DI开关变化后自动发数据给串口

● 体积小，方便携带，随时调试串口设备

● 专利产品，仿冒必究

● 外形尺寸：79 x 69.5x 25mm

典型应用：

● 工业控制设备调试

● 工控调试RS232/485通讯

● 开关触发一条串口指令

产品型号：

IBF106 - 232/485 – WiFi

                                                    通讯接口2

                                                   WiFi：为WiFi网络接口

                                        通讯接口1

                                        232/485：支持RS232接口或RS485接口，可通过网页选择

IBF106通用参数：

(typical @ +25℃，Vs为24VDC)

传输距离：  RS232 － 15米，

            RS485 － 1000米

网    页：   网页访问模块，网页设置模块参数。

保    护:     内建TVS过压保护;

接    口：   WiFi网络接口；RS232接口或RS485接口

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 20 ~ +70℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

外形尺寸：   79 mm  x  69.5mm  x  25mm

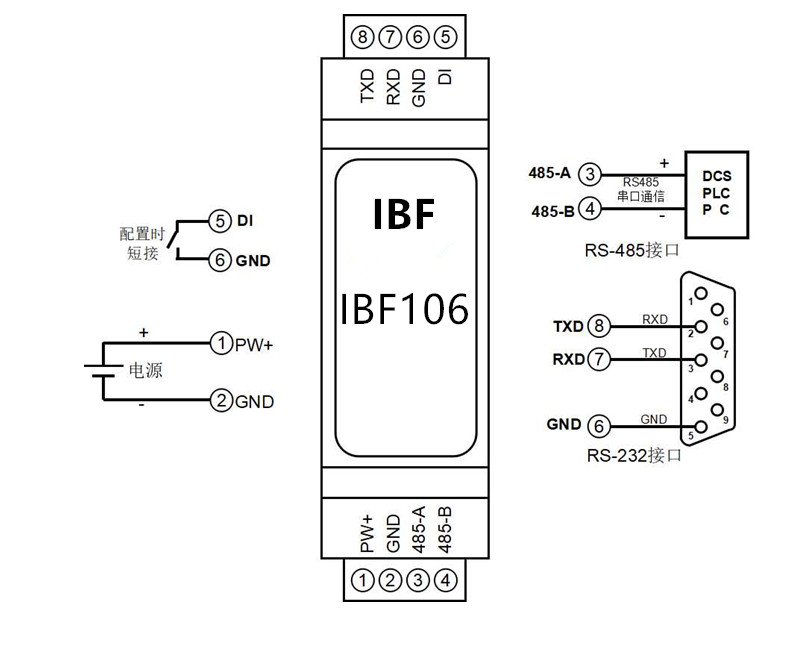

引脚定义与接线：

  注：同名引脚内部是相连的
