产品说明

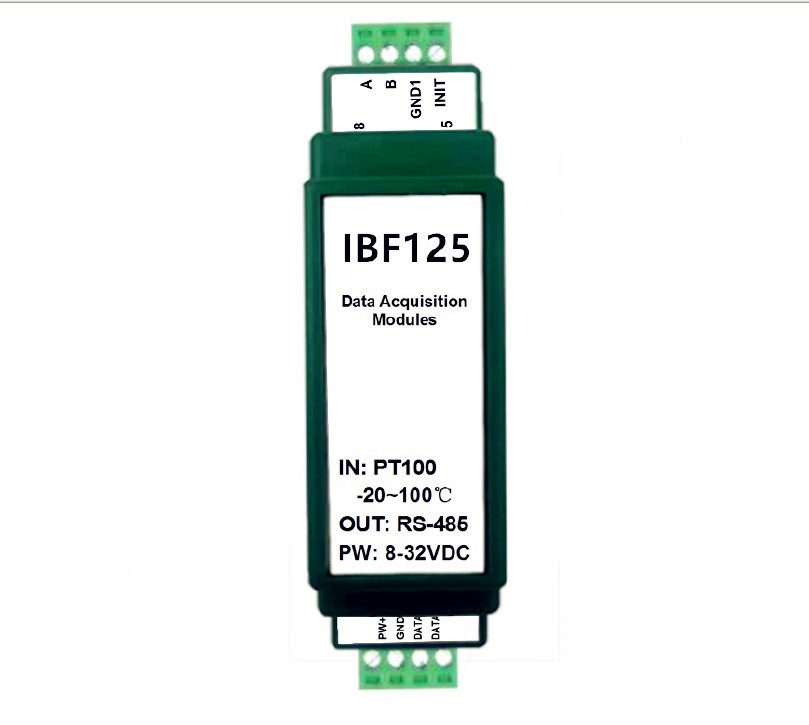

Pt100转RS-485，热电阻温度Modbus数据采集模块 IBF125

产品特点：

● Pt100/Pt1000热电阻隔离转换 RS-485输出

● 标准3线测量法，自动长线补偿

● 采用12位AD转换器，测量精度优于0.1%

● 通过RS-485接口可以程控校准模块精度

● 信号输入 / 输出之间隔离耐压1000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持Modbus RTU 通讯协议，自动识别协议

● 工业阻燃外壳，RS485端口浪涌防护

●  AD转换速率可以编程设定

典型应用：

●  Pt100温度信号测量

●  RS-485远程I/O，数据采集

● 智能楼宇控制、安防工程等应用系统

●  RS485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

产品概述：

IBF125产品实现传感器和主机之间的多路信号采集，用来检测温度信号。IBF125系列产品可应用在 RS-485总线工业自动化控制系统，温度信号测量、监测和控制等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只W1J25系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，地址和波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF125系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF125系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受1000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

IBF125 信号隔离采集模块，可以用来测量1路温度信号。

1、  温度信号输入

12位采集精度，1路温度信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。

2、  通讯协议

通讯接口： 1路标准的RS-485通讯接口。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

产品选型：

IBF125 - Z□  -  T□  -  485

选型举例1： 型号：IBF125- Z1-T1-485   表示输入：Pt100，温度范围：-20~100℃，输出为RS-485接口

选型举例2： 型号：IBF125- Z5-T4-485   表示输入：Pt1000，温度范围：0~200℃，输出为RS-485接口

选型举例3： 型号：IBF125- Z1-Tu-485   表示输入：Pt100，温度范围：0~50℃，输出为RS-485接口

IBF125通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：  Pt100输入 / Pt1000输入

精    度：  0.1%

温度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

带    宽：  -3 dB 10 Hz

转换速率：  10 Sps（出厂默认值，用户可发命令修改转换速率。）

               可以通过发送命令设置AD转换速率为2.5 SPS，5 SPS，10 SPS，20 SPS。（通道转换速率=AD转换速率/开启的通道数量）

              注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转换速率，我们在产品出厂时按您要求的转换速率重新校准。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

输入端保护： 过压保护，过流保护

通    讯：   协议  RS-485 标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   输入 / 输出  之间：  1KVDC，1分钟，漏电流 1mA

             其中RS-485输出和电源共地。

耐冲击电压： 1KVAC， 1.2/50us(峰值)

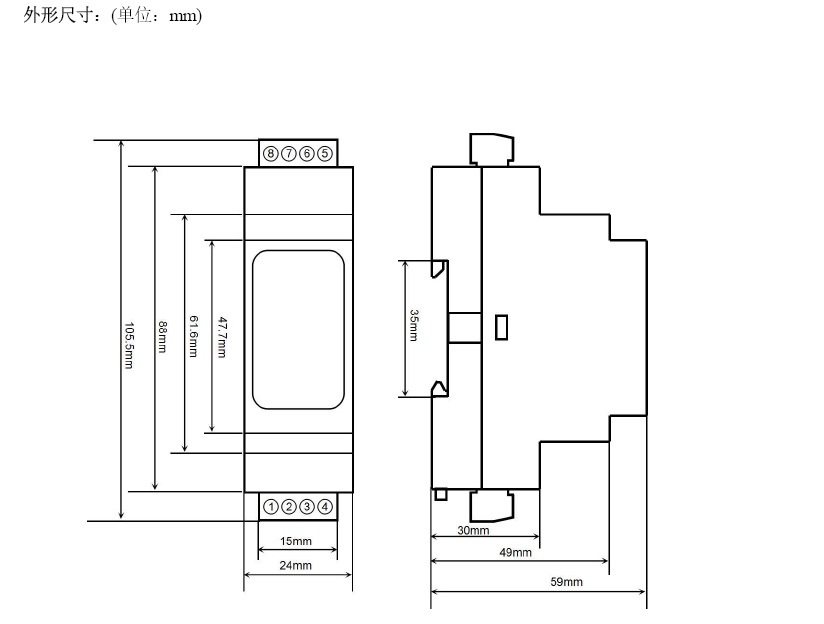

外形尺寸：   79 mm  x  69.5mm  x  25mm
