8路光栅尺磁栅尺编码器或16路高速DI脉冲信号转Modbus TCP网络模块 IBF99
产品特点:
● 光栅尺磁栅尺解码转换成标准Modbus TCP协议
● 高速光栅尺磁栅尺4倍频计数,频率可达5MHz
● 模块可以输出5V的电源给光栅尺或传感器供电
● 支持8个光栅尺同时计数,可识别正反转
● 可以设置作为16路独立DI高速计数器
● 可网页直接查看所有数据无需其他软件
● 编码器计数值和DI计数都支持断电自动保存
● DI输入和网络通信接口之间互相隔离
● 通过网络通信接口可以清零和设置计数值
● 宽电源供电范围:8 ~ 32VDC
● 可靠性高,编程方便,易于应用
● 标准DIN35导轨安装,方便集中布线
● 用户可通过网页设置模块IP地址等参数
● 外形尺寸:120 mm x 70 mm x 43mm
典型应用:
● 光栅尺磁栅尺长度测量
● 流量计脉冲计数或流量测量
● 生产线产品计数
● 数控机床位置数据测量
● 编码器信号远传到工控机
● 智能工厂与工业物联网
● 替代PLC直接传数据到控制中心
产品概述:
IBF99产品实现传感器和主机之间的信号采集,用来解码光栅尺磁栅尺编码器信号。IBF99系列产品可应用在 以太网总线工业自动化控制系统,自动化机床,工业机器人,三坐标定位系统,位移测量,行程测量,角度测量,转速测量,流量测量,产品计数等等。
产品包括信号隔离,脉冲信号捕捉,信号转换和以太网通信。通讯方式采用ASCII码通讯协议或MODBUS TCP通讯协议,TCP是基于传输层的协议,它是使用广泛,面向连接的可靠协议。用户可直接在网页上设置模块IP地址、子网掩码等。

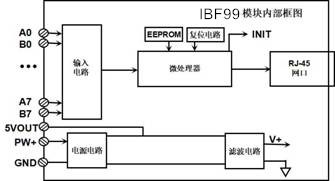

图2 IBF99模块内部框图
IBF99系列产品是基于单片机的智能监测和控制系统,用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。
IBF99系列产品按工业标准设计、制造,信号输入 / 通讯之间隔离,抗干扰能力强,可靠性高。工作温度范围- 40℃~+85℃。
功能简介:
IBF99远程I/O模块,可以用来测量八路编码器信号,也可以设置作为16路独立计数器或者DI状态测量。
8路编码器信号输入或16路DI独立计数器,可接干接点和湿接点,详细请参考接线图部分。
注意:作为DI独立计数器输入时,通道A0~A7是高速通道,频率可以达到5MHz;通道B0~B7是低速通道,频率最高为20KHz。
2、 通讯协议
通讯接口: RJ-45网络接口。网口位置的两个指示灯,网线插上之后Link灯(绿灯)长亮,Data灯(黄灯)会不定时的闪烁。
通讯协议:支持MQTT协议,可以连接阿里云,腾讯云,华为云,中移物联OneNET,私有云等等各种MQTT服务器。也可以采用MODBUS TCP协议,实现工业以太网数据交换。
同时也支持TCP/UDP/WebSocket等通讯协议。
网络缓存:2K Byte(收与发都是)
通信响应时间:小于10mS。
3、 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。
产品选型:
IBF99 - RJ45
通讯接口
RJ45: 输出为RJ-45网络接口
IBF99通用参数:
(typical @ +25℃,Vs为24VDC)
输入类型: 编码器AB信号输入,8通道(A0/B0~ A3/B3)。
低电平: 输入 < 1V
高电平: 输入 3.5 ~ 30V
编码器频率范围0-5MHz(所有通道同时输入)
编码器计数范围 - 2147483647 ~ +2147483647,采用4倍频计数,断电自动保存
注意:作为DI独立计数器输入时,通道A0~A7是高速通道,频率可以达到5MHz;通道B0~B7是低速通道,频率最高为20KHz。
DI计数器范围0 ~ 4294967295,断电自动保存
输入电阻: 30KΩ
5V输出: 输出电压5V(±5%),输出电流最大2A
通 讯: MQTT通讯协议或者MODBUS TCP通讯协议或TCP/UDP
网 页: 支持网页在线查看数据,支持网页设置模块参数。
接 口: RJ-45网络接口,内置隔离变压器。
工作电源: +8 ~ 32VDC宽供电范围,内部有防反接和过压保护电路
功率消耗: 小于3W
工作温度: - 45 ~ +80℃
工作湿度: 10 ~ 90% (无凝露)
存储温度: - 45 ~ +80℃
存储湿度: 10 ~ 95% (无凝露)
外形尺寸: 120 mm x 70 mm x 43mm

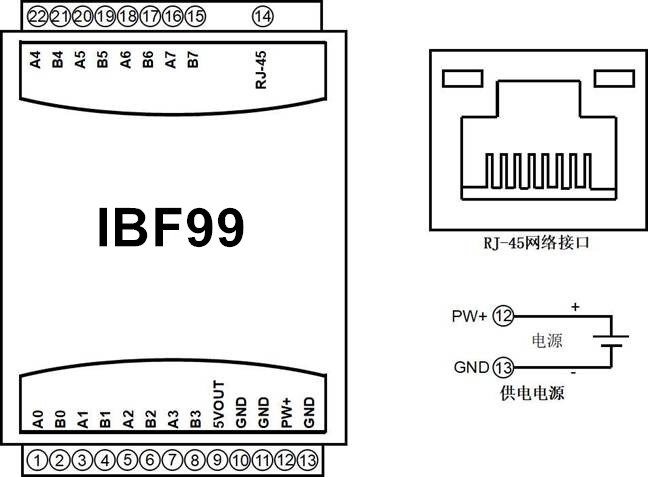

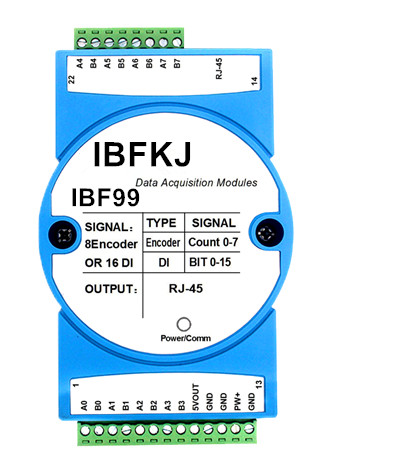

引脚定义:
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | A0 | 编码器0信号A输入端 | 12 | PW+ | 电源正端 |
2 | B0 | 编码器0信号B输入端 | 13 | GND | 电源负端 |
3 | A1 | 编码器1信号A输入端 | 14 | RJ-45 | RJ-45网口 |
4 | B1 | 编码器1信号B输入端 | 15 | B7 | 编码器7信号B输入端 |
5 | A2 | 编码器2信号A输入端 | 16 | A7 | 编码器7信号A输入端 |
6 | B2 | 编码器2信号B输入端 | 17 | B6 | 编码器6信号B输入端 |
7 | A3 | 编码器3信号A输入端 | 18 | A6 | 编码器6信号A输入端 |
8 | B3 | 编码器3信号B输入端 | 19 | B5 | 编码器5信号B输入端 |
9 | 5VOUT | 5V配电输出 | 20 | A5 | 编码器5信号A输入端 |
10 | GND | 电源负端 | 21 | B4 | 编码器4信号B输入端 |
11 | GND | 电源负端 | 22 | A4 | 编码器4信号A输入端 |
