产品说明

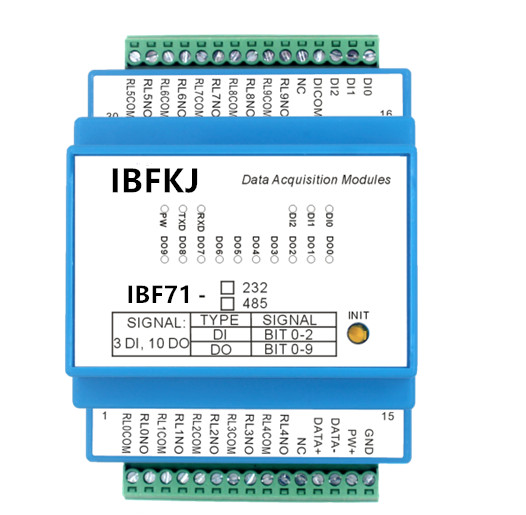

三路DI和十路DO继电器输出，RS-485/232远程I/O模块 IBF71

产品特点：

● 三路开关量输入，十路继电器输出

● 通过RS-485/232接口可以读取输入的电平状态

● 通过RS-485/232接口可以设定输出继电器状态

● 信号输入，输出及电源之间三隔离

● 三路输入有一个公共端，十路输出互相隔离

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持Modbus RTU 通讯协议，自动识别协议

● 低成本、小体积、模块化设计

● 外形尺寸：120 x 70 x 43mm

典型应用：

● 电平信号测量、监测和控制

●  RS-485远程I/O，数据采集

● 智能楼宇控制、安防工程等应用系统

●  RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测与控制

● 传感器信号的测量

● 工业现场数据的获取与记录

产品概述：

IBF71产品实现传感器和主机之间的信号采集与控制，用来检测开关量信号，或者控制设备运行。IBF71系列产品可应用在 RS-232/485总线工业自动化控制系统，开关量信号测量和控制，高低电平信号的测量与输出以及工业现场信号隔离及长线传输等等。

产品包括电源调理，开关量采集、继电器输出和RS-485串行通信。每个串口最多可接255只 IBF71系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF71系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF71系列产品按工业标准设计、制造，信号输入 / 输出之间不隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

IBF71 远程I/O模块，可以用来测量四路开关量信号，并有四路继电器信号输出。

1、  开关量信号输入与输出

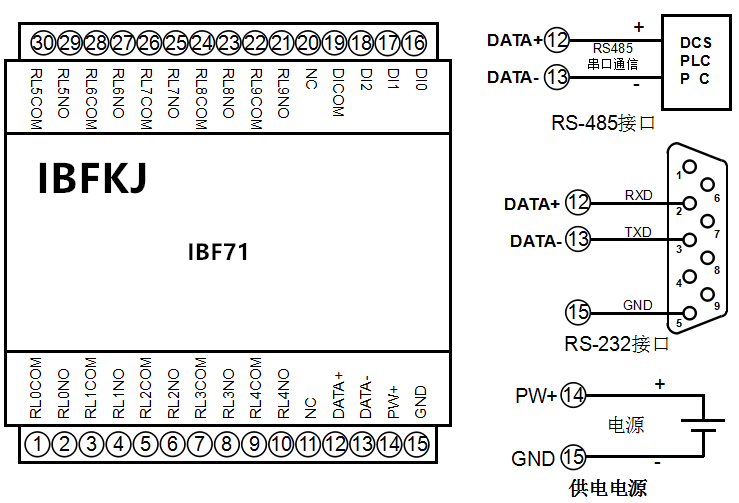

三路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；十路继电器常开触点输出。

2、  通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块。

IBF71通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：  开关量输入，3通道（DI0~DI2）。

             低电平： 输入  < 1V

             高电平： 输入  4 ~ 30V

输入电阻：  3KΩ

输出类型：  A型继电器输出，10通道（DO0~DO9）。常开输出。

触点负载能力：5A  250VAC/30VDC。

触点形式： 1H

最大切换电压：250VAC / 30VDC

最大切换电流：5A

最大切换功率：1250VA / 150W

通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于3W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   输入输出电源之间3隔离，隔离电压1500VAC

外形尺寸：   120 mm  x  70 mm  x  43mm
