产品说明

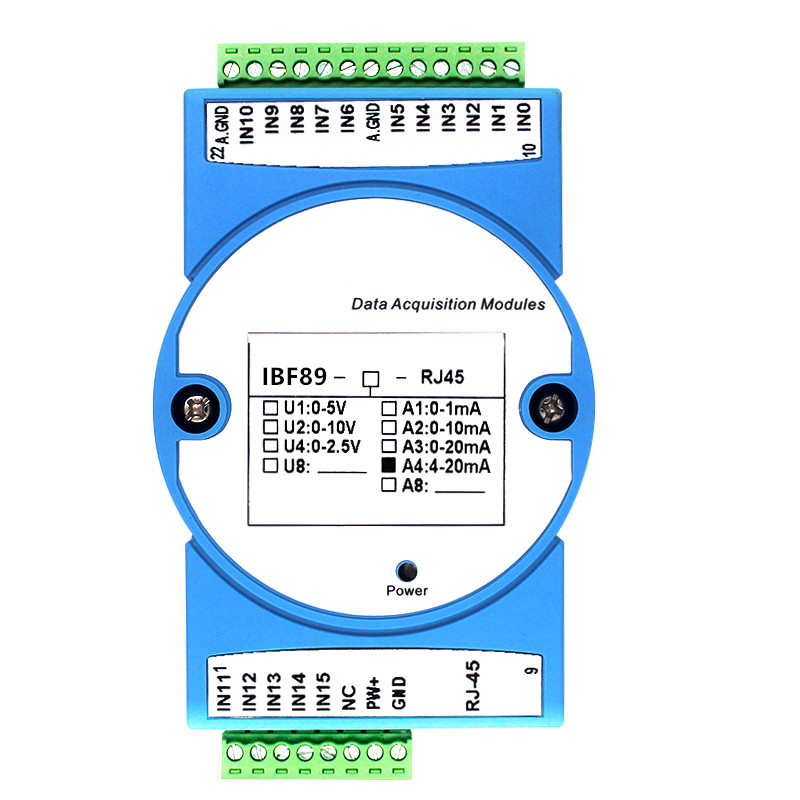

16路4-20mA转Modbus TCP网络数据采集模块 IBF89

产品特点：

● 16路4-20mA输入Modbus TCP 通讯协议

● 信号输入可以选型0-5V或0-10V

● 内置网页功能，可以通过网页查询数据

● 支持socket通讯使用字符通信协议

● 4-20mA信号输入与电源之间3000V隔离

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可在网页上设置模块IP地址和其他参数

● 网页登录可设置密码，更安全

● 低成本、小体积、模块化设计

● 外形尺寸：120 x 70 x 43mm

典型应用：

● 工业以太网模拟信号监测和控制

● 用于物联网、实时监控网及现场设备通信

● 智能楼宇控制、安防工程等应用系统

● 以太网工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测与控制

● 传感器信号的测量

● 工业现场数据的获取与记录

● 物联网模拟量信号采集

产品概述：

IBF89产品是一种物联网和工业以太网采集模块，实现了传感器与网络之间形成透明的数据交互。可以将传感器的数据转发到网络，或者将来自网络的数据转发到传感器。

   IBF89系列产品包括电源调理，模拟量采集与输出、开关量采集、开关量输出和RJ-45网络接口通信。通讯方式采用MODBUS TCP协议。TCP是基于传输层的协议，它是使用广泛，面向连接的可靠协议。用户可直接在网页上设置模块IP地址、子网掩码、通讯协议等。可用来对传感器设备的运行监测与控制。

IBF89系列产品是基于单片机的智能监测和控制系统，用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。

IBF89系列产品按工业标准设计、制造，模拟信号和数字信号之间互相隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

IBF89 远程I/O模块，可以用来测量16路模拟量信号。

1、  模拟信号输入

16位采集精度，16路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。

2、  通讯协议

通讯接口： RJ-45网络接口。网口位置的两个指示灯，网线插上之后Link灯(绿灯)长亮，Data灯（黄灯）会不定时的闪烁。

通讯协议：采用MODBUS TCP协议，实现工业以太网数据交换。也可以通过网页直接访问控制模块。

网络缓存：2K Byte（收与发都是）

通信响应时间：小于10mS。

3、  抗干扰

模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块。

产品型号：

  IBF89   -   U(A)□    -    RJ45

选型举例1： 型号：IBF89-A4-RJ45   表示16路4-20mA信号输入，输出为RJ-45网络接口

选型举例2： 型号：IBF89-U1-RJ45   表示16路0-5V信号输入，输出为RJ-45网络接口

IBF89通用参数：

(typical @ +25℃，Vs为24VDC)

模拟量输入：  电流输入 / 电压输入

精    度：  0.1%

温度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

输入电阻：  100Ω (4-20mA/0-20mA/0-10mA电流输入)

                        2KΩ (0-1mA电流输入)

                        大于200K(5V/10V电压输入)

带 宽： -3 dB 10 Hz

AD转换速率： 20 SPS （出厂默认值，用户可发命令修改转换速率。）

可以通过40204寄存器设置AD转换速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160

SPS，320 SPS，500 SPS，1000 SPS。（通道转换速率=AD转换速率/开启的通道数量）

注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转

换速率，我们在产品出厂时按您要求的转换速率重新校准。

通    讯：   MODBUS TCP通讯协议

网    页：   支持网页访问模块，支持网页设置模块参数。

接    口：   RJ-45网络接口。

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于2W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   模拟信号和开关量信号3000V隔离。

外形尺寸：   120 mm  x  70 mm  x  43mm

保修：

本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。

版权：

版权 © 2018深圳市贝福科技有限公司。

如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。

商标：

本说明书提及的其他商标和版权归各自的所有人所有。

                                                                        版本号：V1.1

                                                                        日期：2018年6月
