产品详情-电流变送器
产品编号:继电器输出模块/IO扩展/控制板 485 232 CAN WIFI 网口 MODBUS转两路继电器DO输出IBF170
产品名称 继电器输出模块/IO扩展/控制板 485 232 CAN WIFI 网口 MODBUS转两路继电器DO输出IBF170
产品备注 继电器输出远程IO控制模块/继电器控制输入输出模块开关量采集水泵电机门禁灯Modbus通讯模块
产品类别 物联网采集远程IO模块
继电器输出模块/IO扩展/控制板 485 232 CAN WIFI 网口 MODBUS转两路继电器DO输出IBF170 资料下载
产品说明

两路继电器DO输出,Modbus TCPMQTTWiFi模块  IBF170





产品特点

两路继电器输出,WiFi通讯控制

支持TCP Server, UDP, MQTT等通讯协议

内置网页功能,可以通过网页控制继电器

宽电源供电范围:8 ~ 32VDC

可靠性高,编程方便,易于应用

标准DIN35导轨安装,方便集中布线

用户可在网页上设置模块IP地址和其他参数

低成本、小体积、模块化设计

外形尺寸:106 mm x 59mm x 37mm



典型应用:

信号控制、监测和MQTT上报

●  TCP网络,数据采集

智能楼宇控制、安防工程等应用系统

工业自动化控制系统

工业现场信号隔离及长线传输

设备运行监测与控制

传感器信号的测量

工业现场数据的获取与记录







产品概述:

IBF170产品实现传感器和网络之间形成透明的数据交互,用来控制设备运行。可以通过网络控制继电器产生的开关量来控制设备运行

IBF170系列产品包括电源调理,继电器控制WiFi网络接口通信。通讯方式采用MODBUS TCP协议。TCP是基于传输层的协议,它是使用广泛,面向连接的可靠协议。用户可直接在网页上设置模块IP地址、子网掩码等。可用来对传感器设备的运行监测与控制。

IBF170系列产品是基于单片机的智能监测和控制系统,用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。

IBF170系列产品按工业标准设计、制造,抗干扰能力强,可靠性高。工作温度范围- 45+80



功能简介:

IBF170 远程I/O模块,可以用来控制2路开关量信号输出。

1、  开关量信号输出

2C继电器信号输出,有常开与常闭接点

2、通讯协议

通讯接口: WiFi网络接口可以连接到局域网里的WiFi

通讯协议:采用MODBUS TCP协议,实现工业以太网数据交换。也可以通过TCP socket和模块通讯。

网络缓存:2K Byte(收与发都是)

通信响应时间:小10mS

3、抗干扰

模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块。



产品选型:

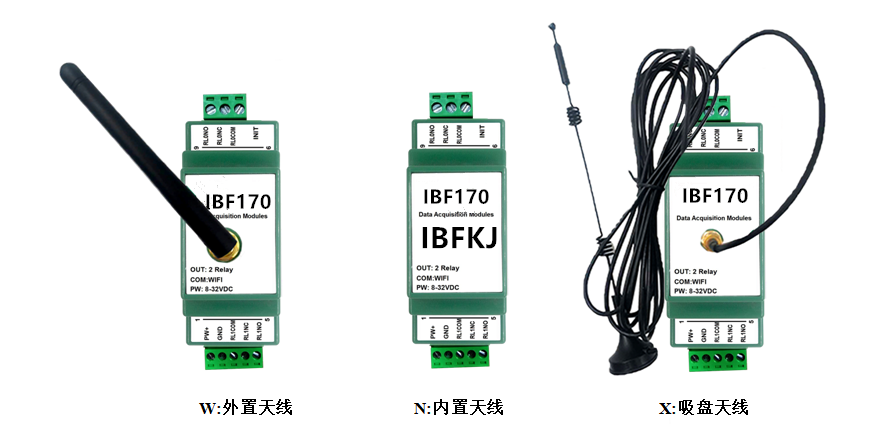

IBF170  -  WiFi   -  □


                                                      天线的形式

                                                        W外置天线

                                                        N内置天线

                                                        X吸盘天线


通讯接口

                                         WiFi输出为WiFi网络接口



选型举例1 型号:IBF170 -WiFi-W   表示接口为WiFi, 外置天线

选型举例2 型号:IBF170 -WiFi-N   表示接口为WiFi, 内置天线

选型举例3 型号:IBF170 -WiFi-X   表示接口为WiFi, 吸盘天线



IBF170通用参数:

(typical @ +25Vs24VDC)

输出类型:  C继电器输出,2通道(DO0~DO1)。有常开,常闭和公共端。

触点负载能力:1A 125VAC2A 30VDC

触点形式: 2Z

最大切换电压:240VAC / 120VDC

最大切换电流:2A

    讯:   MODBUS TCP通讯协议 或者 TCP socket字符协议 或者 MQTT协议

    页:   支持网页访问模块,支持网页设置模块参数。

    口:   WiFi网络接口。

通讯响应时间:100 ms 最大

工作电源:    +8 ~ 32VDC宽供电范围,内部有防反接和过压保护电路

功率消耗:    小于1W

工作温度:    - 45 ~ +80℃

工作湿度:   10 ~ 95% (无凝露)

存储温度:   - 45 ~ +80℃

存储湿度:   10 ~ 95% (无凝露)

外形尺寸:   外形尺寸:106 mm x 59mm x 37mm
