产品说明

0-10V模拟量或RS485转PWM输出隔离转换器

主要特性:

>>精度、线性度误差等级： 0.1、0.2、0.5级

>> 4-20mA/0-5V/0-10V等标准信号输入

>>可选择RS485通讯输入，支持Modbus协议

>>PWM信号输出，PWM频率可选

>>PWM输出驱动能力可达5A

>>信号输入/信号输出   3000VDC隔离

>>可选择一进一出，一进两出，两进两出

>>可选5V、12V、15V或24V直流单电源供电

>>PWM信号幅值等于供电电源电压

>>辅助电源与PWM信号不隔离

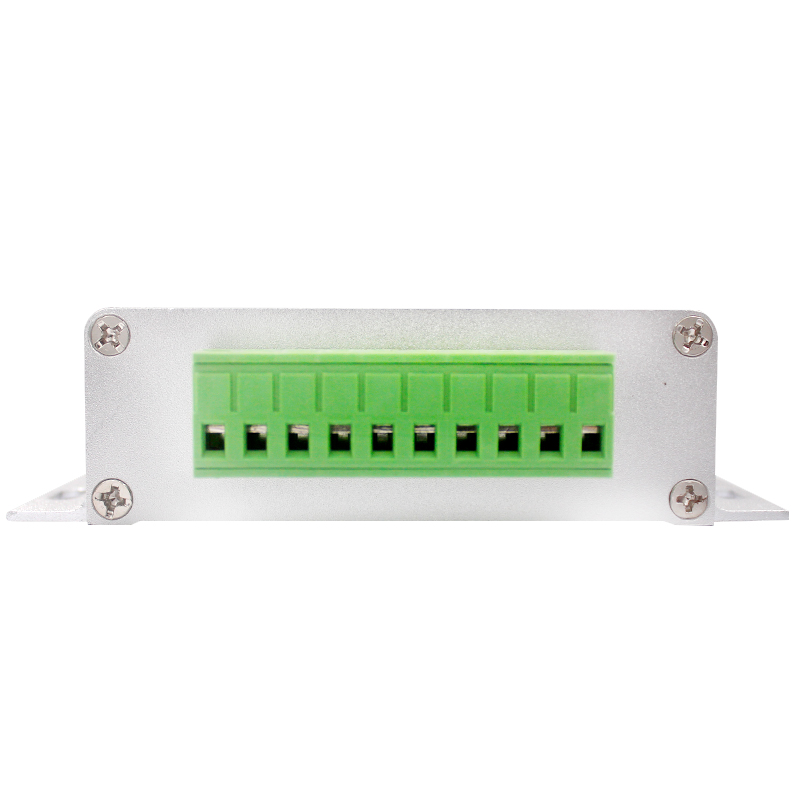

>> 尺寸：120 x 105 x 29mm>> 螺丝固定安装，插拔式接线端子

>> 工业级温度范围: - 45 ~ + 85 ℃

应用：

>>   机器视觉灯光控制

>>   LED灯光亮度调节

>>   电磁阀、比例阀门线性驱动器

>>   模拟量电机控制器

>>   电磁驱动线圈或大功率负载

 >> RS-485远程设备控制

产品选型表：

DIN□□  IBF –  V(A)□   –    P□   –   PWM□

选型举例：

例1：一进一出 输入信号:0-10V  供电电源:24V  输出信号:100Hz PWM  型号:DIN11 IBF V2-P1-PWM2

例2：一进两出 输入信号:0-10V  供电电源:12V  输出信号:100KHz PWM  型号:DIN12 IBF V2-P2-PWM5

例3：两进两出 输入信号:4-20mA  供电电源:24V  输出信号:10KHz PWM  型号:DIN22 IBF A4-P1-PWM4

例4：一进两出 输入信号:RS485  供电电源:24V  输出信号:100KHz PWM  型号:DIN12 IBF RS485-P1-PWM5

例5：一进一出 输入信号:RS485  供电电源:15V  输出信号:1KHz PWM  型号:DIN11 IBF RS485-P4-PWM3

例6：一进一出 输入:0-10V供电电源:12V 输出:5KHz PWM 型号:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）

应用举例：在工业现场环境中需调节照度水平的一种电气装置。调光模块的目的是调整灯光不同的亮度。通过减少或增加RMS电压促使平均功率的灯光产生的不同强度的光输出。

现今的LED产业中，LED调光技术主要有以下几种：

为满足市场客户的需求，贝福科技专业研发生产出DIN系列LED调光专用模块，为客户解决了在调光方面遇到的各种问题，得到很多客户的一致好评。

注意事项:

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。

9、产品规格更新时恕不另行通知。

保修：

本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。

版权：

版权 © 2017深圳市贝福科技有限公司。

如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。

商标：

本说明书提及的其他商标和版权归各自的所有人所有。

                                                                        版本号：V1.0
