产品详情-电流变送器
产品编号:0-5V电平脉冲转24V高速脉冲PLC信号隔离器、变送器
产品名称 0-5V电平脉冲转24V高速脉冲PLC信号隔离器、变送器
产品备注 差分信号转集电极开路/NPN/PNP电平翻转信号转换器
产品类别 模拟量转频率、频率转模拟信号隔离器
0-5V电平脉冲转24V高速脉冲PLC信号隔离器、变送器 资料下载
产品说明

DIN11系列转速传感器信号隔离变送器



主要特性:

>> 转速传感器信号直接输入,整形调理方波信号

>> 200mV峰值微弱信号的放大与整形

>> 正弦波、锯齿波信号输入,方波信号输出

>> 不改变原波形频率,响应速度快

>> 电源、信号:输入/输出 3000VDC三隔离

>> 供电电源:5V12V15V24V直流单电源供电

>> 低成本、小体积,使用方便,可靠性高

>> 标准DIN35 导轨式安装

>> 尺寸:106.7x79.0x25.0mm

>> 工业级温度范围: - 45 ~ + 85

应用:

>> 转速传感器信号隔离、采集及变换

>> 汽车速度测量

>> 汽车ABS防抱死制动系统

>> 转速信号放大与整形

>> 地线干扰抑制

>> 电机转速监测系统

>> 速度测量与报警

>> 信号无失真变送和传输

产品选型表:

DIN11 IBF – S - P – O

输入信号

供电电源

输出信号

特点

代码

Power

代码

特点

代码

正负信号输入,正弦波输入

幅度峰峰值(VP-P):200mV~50V

S1

24VDC

P1

输出电平0-5V

O1

单端信号输入,

幅度峰峰值(VP-P):5V

S2

12VDC

P2

输出电平0-12V

O2

单端信号输入,

幅度峰峰值(VP-P):12V

S3

5VDC

P3

输出电平0-24V

O3

单端信号输入,

幅度峰峰值(VP-P):24V

S4

15VDC

P4

集电极开路输出

O4

用户自定义

Su



用户自定义

Ou

产品选型举例:

1:输入:转速传感器,正弦波VP-P200mV~10V电源:24V ;输出:0-5V电平  型号:DIN11 IBF S1-P1-O1

2:输入:转速传感器,正弦波VP-P200mV~10V电源:12V ;输出:0-24V电平  型号:DIN11 IBF S1-P2-O3

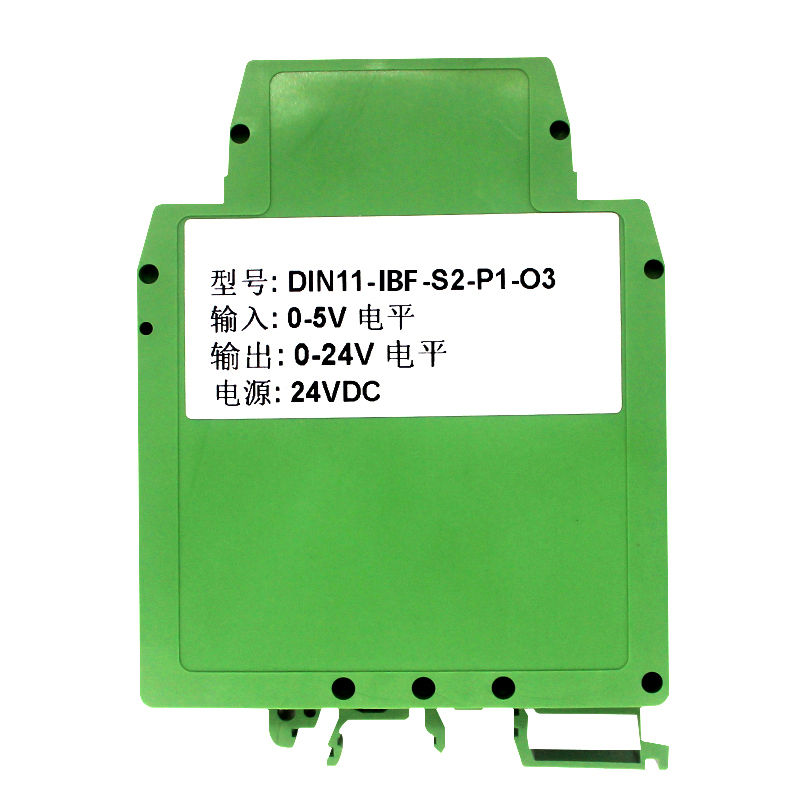

3:输入:0-5V电平电源:24V ;输出:0-24V电平  型号:DIN11 IBF S2-P1-O3

4:输入:0-5V电平电源:12V ;输出:集电极开路输出  型号:DIN11 IBFS2-P2-O4

5:输入:用户自定义电源:24V ;输出:用户自定义  型号:DIN11 IBF Su-P1-Ou

通用参数

参数名称

测试条件

最小

典型值

最大

单位

隔离电压

1min

1500

3000


VDC

信号输入

幅值(VP-P


0.2

10

60

V

频率


0

10

500

kHz

输入阻抗


10



输入电流

5V输入


0.45


mA

信号输出

幅值(VP-P

O1:输出电平0-5V


5


V

频率


0

10

500

kHz

电压(高电平)

O1:输出电平0-5V


5


V

电压(低电平)


0

0.05

V

电流(高电平)


2

5

mA

电流(低电平)


2

8

mA

电压

O4:集电极开路输出


5

30

V

电流


3

10

mA

响应时间



1500


ns

辅助电源

电压

用户自定义

3.3

12

24

VDC

电流

VD=12V


83


mA

辅助电源功耗



1


W

工作环境温度


-45


85

贮存温度


-45


85



注意事项:

1、使用前根据装箱单,以及产品标签,仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图,正确连接信号输入、输出和电源线,检查无误后再接通电源和信号。

3、当用表笔直接测量信号时,请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时,安装间距≥10mm

6、产品出厂时已调校好,请勿随意调校。确需现场调校时,请与我公司联系。

7、产品为一体化结构,不可拆卸,同时应避免碰撞和跌落。本产品质保2年,在此期间,本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。

8、产品内部未设置防雷击电路,当产品的输入、输出馈线暴露于室外恶劣气候环境之中时,请注意采取防雷措施。

9、产品规格更新时恕不另行通知。

保修:

本产品自售出之日起两年内,凡用户遵守贮存、运输及使用要求,而产品质量低于技术指标的,可以返厂免费维修。因违反操作规定和要求而造成损坏的,需交纳器件费用和维修费。

版权:

版权 © 2012深圳市贝福电子有限公司。

如未经许可,不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新,恕不另行通知。

商标:

本说明书提及的其他商标和版权归各自的所有人所有。

                                                                        版本号:V1.2

                                                                        日期:20129
