PWM调光信号变送器原理，脉宽调制（PWM）基本原理：控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波或所需要的波形。也就是在输出波形的半个周期中产生多个脉冲，使各脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。

  深圳贝福科技有公司生产的PWM转模拟信号变送器用于工业自动化，现场调速，调光系统等，广泛适于各个场合.

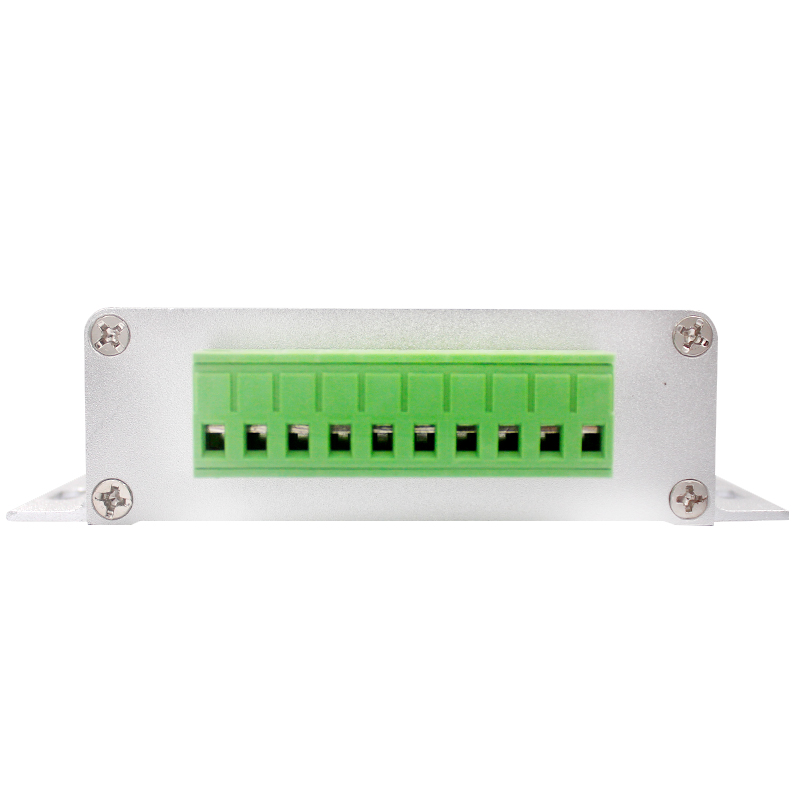

0-10V模拟量或RS485转PWM输出隔离转换器

 主要特性:

>> 螺丝固定安装，插拔式接线端子

>> 尺寸：120 x 105 x 29mm

>> 工业级温度范围: - 45 ~ + 85 ℃

应用：

>> RS-485远程设备控制选型举例：

例1：一进一出 输入信号:0-10V  供电电源:24V  输出信号:100Hz PWM  型号:DIN11 IBF V2-P1-PWM2

例2：一进两出 输入信号:0-10V  供电电源:12V  输出信号:100KHz PWM  型号:DIN12 IBF V2-P2-PWM5

例3：两进两出 输入信号:4-20mA  供电电源:24V  输出信号:10KHz PWM  型号:DIN22 IBF A4-P1-PWM4

例4：一进两出 输入信号:RS485  供电电源:24V  输出信号:100KHz PWM  型号:DIN12 IBF RS485-P1-PWM5

例5：一进一出 输入信号:RS485  供电电源:15V  输出信号:1KHz PWM  型号:DIN11 IBF RS485-P4-PWM3

例6：一进一出 输入:0-10V供电电源:12V 输出:5KHz PWM 型号:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）

采用标准导轨式接线端子，安装使用简捷方便，安全可靠

PWM脉宽调制信号输入模拟信号输出隔离变送器

主要特性:

>>精度等级：0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC（范围±10%）

>>PWM脉宽调制信号输入: 50Hz~100KHz

>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>标准DIN35 导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>数字信号转模拟信号，DA变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场特殊信号隔离及变换

>>PWM信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

>>脉宽测量
