PWM是Pulse Width ModulaTIon缩写， 中文意思就是脉冲宽度调制，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。　PWM是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。

多数负载（无论是电感性负载还是电容性负载）需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。

　　许多微控制器内部都包含有PWM控制器。例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。占空比是接通时间与周期之比；调制频率为周期的倒数。执行PWM操作之前，这种微处理器要求在软件中完成以下工作：

　　设置提供调制方波的片上定时器/计数器的周期 * 在PWM控制寄存器中设置接通时间

　　设置PWM输出的方向，这个输出是一个通用I/O管脚 * 启动定时器

　　使能PWM控制器

　　PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。

　　对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。从模拟信号转向PWM可以极大地延长通信距离。在接收端，通过适当的RC或LC网络可以滤除调制高频方波并将信号还原为模拟形式。

　　总之，PWM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设计应用中使用的有效技术。 在工业现场中有很多的时候我们会碰到PWM信号无法识别采集等情况，为了根据市场的应用

         深圳市贝福科技研发生产的PWM脉宽调制信号输入模拟信号输出隔离变送器

主要特性:

>>精度等级：0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC（范围±10%）

>>PWM脉宽调制信号输入: 50Hz~100KHz

>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

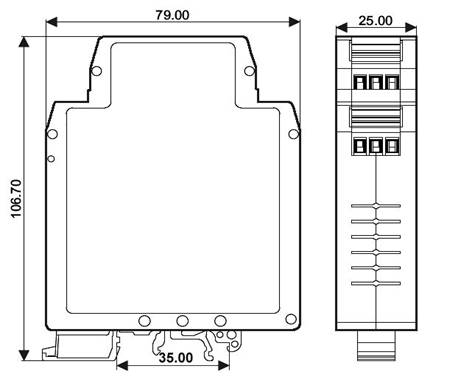

>>标准DIN35 导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>数字信号转模拟信号，DA变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场特殊信号隔离及变换

>>PWM信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

>>脉宽测量

产品选型表：

DIN11 IBF – PWM□ - P□ - V/A□

选型举例：

例1：输入信号:100Hz PWM  供电电源:24V  输出信号:4-20mA  型号:DIN11 IBF PWM2-P1-A4

例2：输入信号: 5KHz PWM  供电电源:12V   输出信号:0-10V   型号:DIN11 IBF PWM3-P2-V2

例3：输入信号: 20KHz PWM    供电电源:24V   输出信号:4-20mA  型号:DIN11 IBFPWM4-P1-A4

产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

Lead Temperature   （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

通用参数

   注: 产品响应时间有要求的请另做注明。电流输出型如果要求负载电阻500Ω请另做注明。

注意事项:

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。

9、产品规格更新时恕不另行通知。
